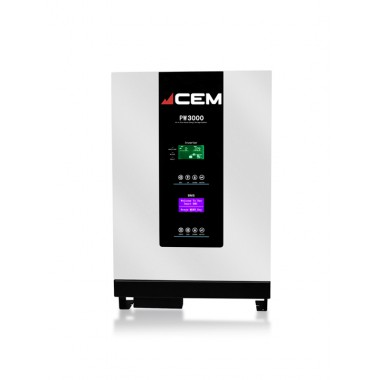

PW-3000系列家用光伏储能一体机
PW-3000系列家用光伏储能一体机，3000W大功率，结合了逆变器、太阳能充电器和电池充电器的各种功能，为负载提供不间断的电能。用户可以根据个人要求设置不同的参数，如电池充电电流、市电及太阳能充电优先级，并根据不同的应用设置不同的输入电压。
PW-3000系列家用光伏储能一体机，支持多种运行模式可设，通过智能算法将光伏能源优先分配到储能电池或负载供电，满足用户侧多场景应用，广泛应用于离网光伏电站、分布式后备电源、储能电站等场合。
纯正弦波逆变器
通过显示屏和设置按键可配置交流输入电压范围，适用于家用电器或电脑电压范围
通过显示屏和设置按键可配置电池最大充电电流
通过显示屏和设置按键可配置交流/光伏充电器优先级
兼容市电电压或发电机电源
带有市电和光伏重启功能
带有过载、过温、短路保护功能
带有高性能电池智能充电器设计
带有冷启动功能(只接电池启动)
表 1，交流模式技术参数
逆变器型号 | 3KVA |
输入电压波形 | 正弦波(市电或交流发电机) |
标称输入电压 | 230Vac |
交流输入低压点 | 170Vac±7V(UPS 模式)；90Vac±7V(用于家用电器模式) |
交流输入低压恢复点 | 180Vac±7V(UPS 模式)；100Vac±7V(用于家用电器模式) |
交流输入高压点 | 280Vac±7V |
交流输入高压恢复点 | 270Vac±7V |
最大交流输入电压 | 300Vac |
标称输入频率 | 50Hz/60Hz(自动识别) |
交流输入频率低端 | 40Hz±1Hz |
交流输入频率低端恢复点 | 42Hz±1Hz |
交流输入频率高端 | 65Hz±1Hz |
交流输入频率高端恢复点 | 63Hz±1Hz |
交流输出短路保护 | 交流模式下：过流重置 电池模式下：短路切断输出 |
交流模式效率 | 大于 95%(额定电阻性负载下，且电池满电) |
切换时间 | 典型值 10 毫秒 (UPS 模式)；典型值 20 毫秒 (家电电器模式) |
输出功率降额： 当交流输入电压低于 170V 时， 输出功率降额。 |
|
表 2，逆变模式技术参数
逆变器型号 | 3KVA |
额定输出功率 | 3KVA/3000W |
输出电压波形 | 纯正弦波 |
输出电压范围 | 230Vac±5% |
输出频率 | 50Hz/60Hz |
峰值效率 | 93% |
过载保护 | 当负载为 105%-150%时， 10S 关断输出；当负载≥150%时，5S 关断输出。 |
瞬时负载能力 | 2 倍额定功率，5 秒关断。 |
标称直流输入电压 | 24Vdc |
冷启动电压 | 23.0Vdc |
电池低压报警点： | |
当负载小于 50% | 23.0Vdc |
当负载大于 50% | 22.0Vdc |
电池低压报警恢复电压： | |
当负载小于 50% | 23.5Vdc |
当负载大于 50% | 23.0Vdc |
电池低压关机点： | |
当负载小于 50% | 21.5Vdc |
当负载大于 50% | 21.0Vdc |
直流高压恢复点 | 32.0Vdc |
直流高压关断点 | 33.0Vdc |
空载功耗 | 小于 17W |
表 3 ,充电模式技术参数
市电充电模式 | |||
逆变器型号 | 3KVA | ||
充电算法 | 3 阶段(恒流、恒压、浮充) | ||
最大交流充电电流 | 20Amp(交流 230Vac 时) | 25Amp(交流 230Vac 时) | |
快充电压 | 铅酸电池 | 29.2Vdc | |
28.2Vdc | |||
浮充电压 | 27.0Vdc | ||
充电曲线 |
| ||
MPPT 光伏控制器充电模式 | |||
逆变器型号 | 3KVA | ||
光伏最大充电电流 | 40Amp | ||
系统直流电压 | 24Vdc | ||
工作电压范围 | 30-80Vdc | ||
最大光伏阵列开路电压 | 115Vdc | ||
充电电压精度 | ±0.3% | ||
最大充电电流 (市电充电电流+光伏充电电流) | 65Amp | ||
表 4，通用技术参数
逆变器型号 | 3KVA |
安全认证 | CE |
工作环境温度范围 | -10℃~50℃ |
贮存温度 | -15℃~60℃ |
湿度 | 5%~95% 相对湿度(非冷凝) |
尺寸(长*宽*高) | 700*455*170mm |
